01.平面变压器介绍
平面变压器与传统的变压器相比最大的区别在于铁芯及线圈绕组。平面变压器采用小尺寸的铁氧体磁芯，通常是由高频功率铁氧体材料制成，在高频下有较低的磁芯损耗；绕组采用多层印刷电路板迭绕而成，绕组或铜片迭在平面的高频铁芯上构成变压 器的磁回路。这种设计有低的直流铜阻、低的漏感和分布电容，可满足各种电路拓扑设计要求 。而且由于磁芯良好的磁屏蔽，可抑制射频干扰。
平面变压器是一种小尺寸，底轮廓磁芯、扁平绕组的高频电源变压器。它具有很高的功率密度，良好的一致性和良好的热性能。尽管平板变压器解决方案价格昂贵，但作为一种嵌入式成本节约技术，新兴的趋势增加了该产品的受欢迎程度。
02.产品特性与优势
平面变压器与传统的变压器相比主要有以下特点：
（1） 高电流密度：平面变压器的导线实际上是一些平面的导体，因而电流密度大
（2） 高效率：效率可达98%～99%
（3） 低漏感：约为初级电感的0.2%
（4） 热传导好：热通道距离短，温升低
（5） 低EMI辐射：良好的磁芯屏蔽可使辐射降到很低
（6） 体积小：采用了小型磁芯可相应减小体积
（7） 参数一致性好：因为绕组结构固定、预先加工好，所以参数稳定
（8） 工作频率范围宽：频率可从50kHz～2MHz
（9） 工作温度范围宽：工作温度为-40℃～155℃
（10）绝缘性好：平面变压器由导电电路与绝缘片互相重叠构成，从而保证绕组之间、初~次级及次~次级间可达10&4kV绝缘隔离

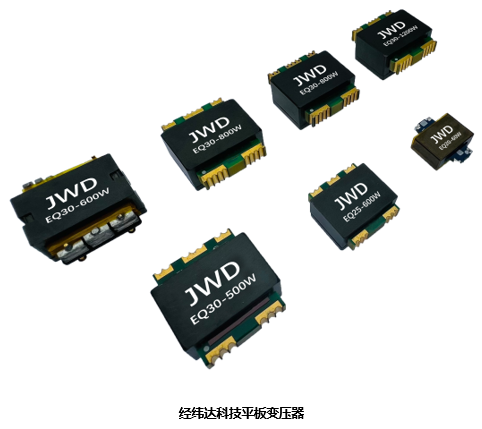

mk体育（中国）官方网站科技的平面变压器包括多层PCB型、铜箔型和多种绕组组合型，涵盖了各种电源应用。 如DC/DC, AC/DC等。
03.产品研发能力
平板变压器作为技术驱动产品，对研发能力要求较高。mk体育（中国）官方网站科技集团作为一家集产品研发，生产，销售于一体的专业电子元器件供应商，在平板变压器的设计研发过程中积极寻求合作，并引入了仿真先进技术，助力产品研发。

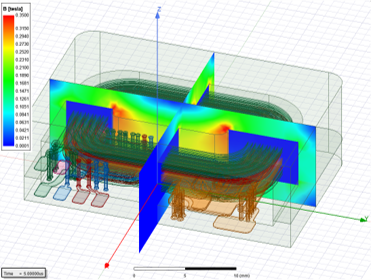

仿真变压器通过软件仿真，模拟变压器参数及热辐射参数等功能，协助研发工程师更快掌握产品的测试数据及各项参数。
04.优质生产质量保障
A.供应商整合
mk体育（中国）官方网站科技整合优质供应商，平面变压器磁芯技术方面与国内知名磁性材料&PCB厂商进行合作，为产品质量提供保障。

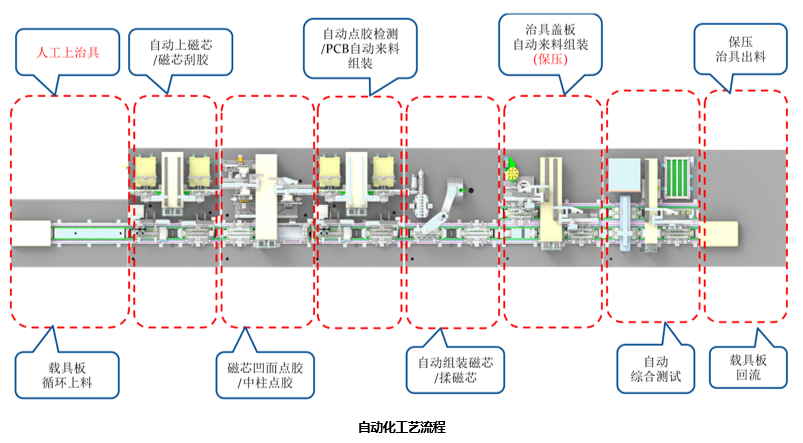

B.自动化生产
mk体育（中国）官方网站科技平面变压器生产具有成本优势，生产过程实现自动化。公司规划铺设自动化生产线2条，月产量将达到1KK只，可满足平面变压器生产需求，大幅提高产品一致性和产品品质。
05.产品应用案例展示
目前mk体育（中国）官方网站科技的平板变压器已经广泛应用于工业控制、新能源汽车、通信、消费电子等诸多领域；该类产品凭借着高功率密度、小尺寸、损耗低等优势被广大客户所青睐；随着人们对各种应用的不断增长，未来十几年里还将持续扩大平板变压器方案的需求。
06.mk体育（中国）官方网站科技产品推荐

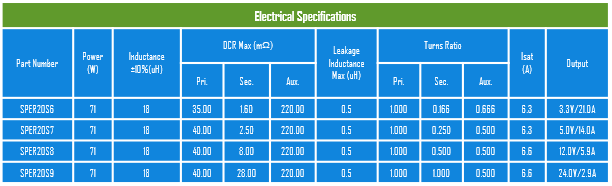

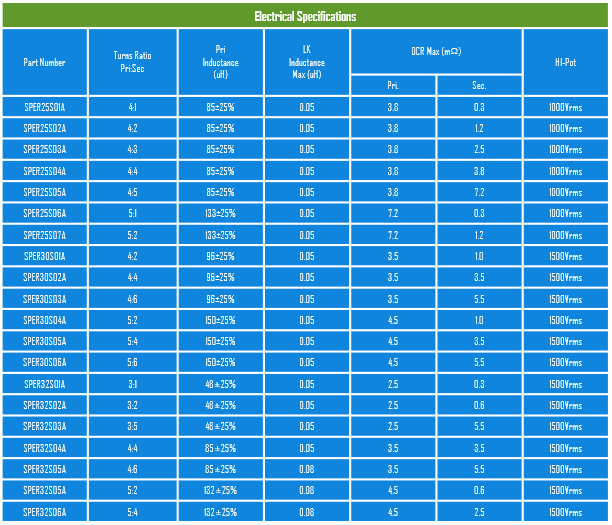

mk体育（中国）官方网站科技平板变压器现已推出SPER20~32系列产品，当然mksport还可以为客户定制各种形式和应用的平面变压器，为客户提供最适合的解决方案和产品。
以上是mk体育（中国）官方网站科技平板变压器产品介绍，若您对mksport的产品有任何疑问，请给mksport留言或者发送您的疑问至devin.li@myjwd.com，如果您想查看更多平板变压器规格，请点击此链接：/searchproducts/?psid=156&sid=185
